回流焊原理及工艺流程,回流焊工艺是一种非常重要的焊接技术。回流焊能够将电子元件与PCB板牢固地连接在一起,确保电子设备的稳定性和可靠性。本文将介绍回流焊的原理及工艺流程,以帮助读者更好地了解这一关键技术。
一、回流焊原理
回流焊是通过加热锡膏,使其熔化并润湿PCB板上引脚与元件脚之间,从而形成机械连接和电气连接。回流焊主要包括锡膏印刷、预热、焊接三个过程。
锡膏印刷
锡膏印刷是将焊锡膏均匀地涂覆在PCB板表面上的过程。印刷过程中,应确保锡膏量适量,分布均匀,以利于后续焊接过程。
预热
预热是为了使PCB板上的元件和锡膏在焊接前达到一定温度,以利于焊接过程。预热过程中,应避免温度过高或过低,以防止元件损坏或焊接不良。
焊接

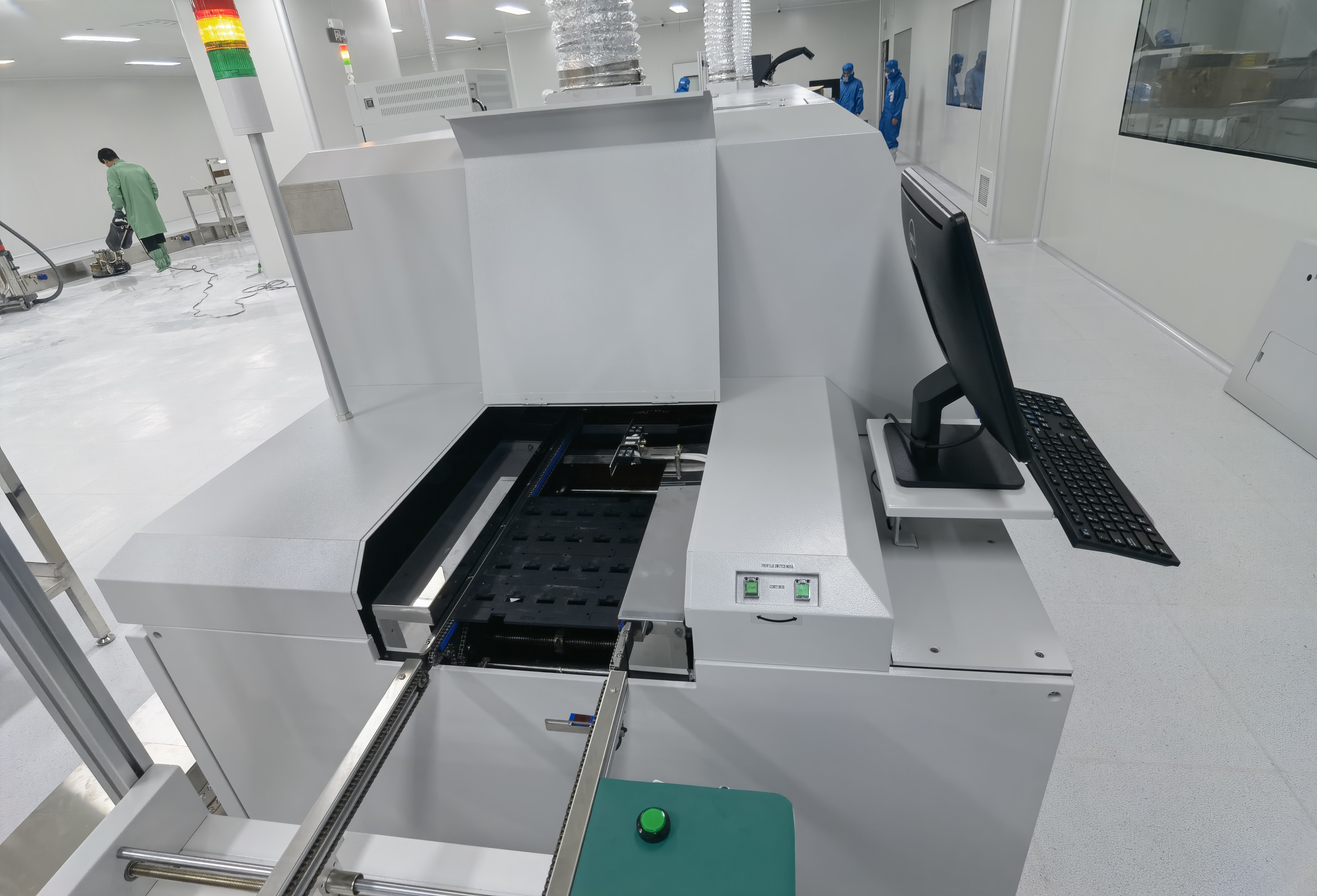

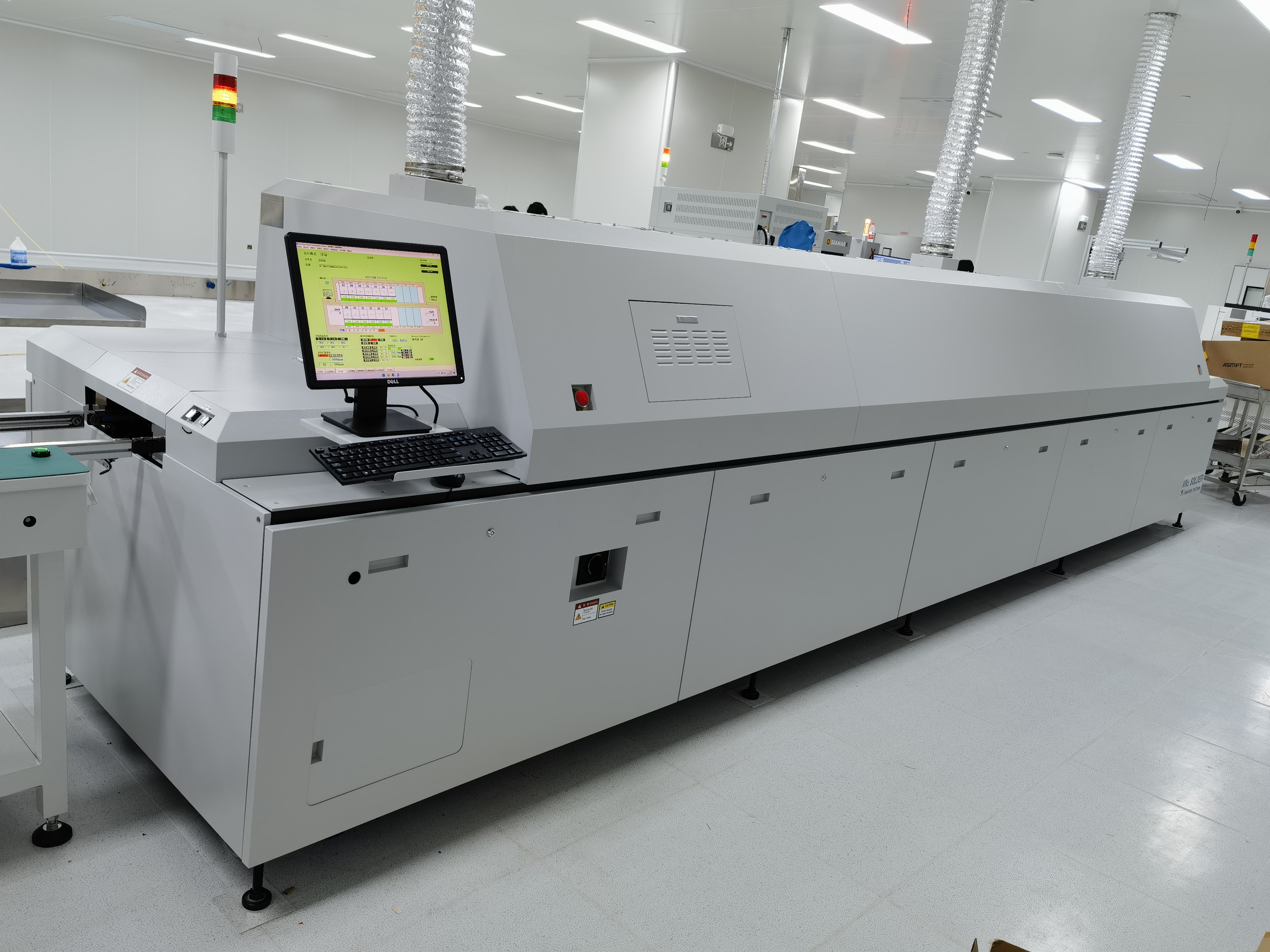

焊接是将预热后的PCB板放入回流焊炉中进行加热,使锡膏熔化并润湿引脚和元件脚的过程。焊接完成后,应形成牢固的连接。
二、工艺流程
回流焊工艺流程包括以下步骤:
清洗
清洗是为了去除PCB板表面的污垢和氧化物,以利于锡膏印刷和焊接。清洗方法包括溶剂清洗、水清洗等。
烘焙
烘焙是为了去除PCB板中的水分,防止焊接过程中出现气孔等缺陷。烘焙温度和时间根据PCB板材料和厚度确定。
涂膏
涂膏是将焊锡膏均匀地涂覆在PCB板表面上的过程。涂膏量应根据元件重量、分布等因素确定。
组装
组装是将电子元件按照电路图要求,放置在PCB板上适当的位置。组装过程中应避免元件损坏或放置错误。
焊接
焊接是将预热后的PCB板放入回流焊炉中进行加热,使锡膏熔化并润湿引脚和元件脚的过程。焊接完成后,应形成牢固的连接。
三、关键工艺
回流焊的关键工艺主要包括锡膏印刷精度、预热温度和焊接效果。
锡膏印刷精度
锡膏印刷精度直接影响到焊接质量和生产效率。高精度的锡膏印刷能够使焊点分布均匀、大小合适,确保焊接质量和可焊性。
预热温度
预热温度对焊接效果和元件寿命有很大的影响。合适的预热温度能够使锡膏和元件引脚充分预热,有利于焊接过程,提高焊接质量。
焊接效果
焊接效果是回流焊工艺的关键指标之一。良好的焊接效果应具备焊点光亮、圆润,无气孔、虚焊等缺陷。焊接效果的评估主要包括外观检测和功能性测试。
四、质量控制
回流焊质量控制主要包括印刷效果检测和焊接质量评估。
印刷效果检测
印刷效果检测是回流焊质量控制的重要环节。检测内容主要包括锡膏印刷的均匀性、厚度、位置精度等。检测方法包括目视检测、X光检测等。
焊接质量评估
焊接质量评估是回流焊质量控制的另一个重要环节。评估内容主要包括焊接强度、气孔、虚焊等缺陷。评估方法包括X光检测、外观检测、功能性测试等。
回流焊原理及工艺流程,其原理及工艺流程对于电子设备的稳定性和可靠性起着至关重要的作用。本文介绍了回流焊的原理及工艺流程,并强调了其在电子组装中的重要性。通过了解回流焊的原理及工艺流程,我们可以更好地理解这一关键技术,并将其应用于电子组装过程中,提高电子设备的质量和可靠性。
